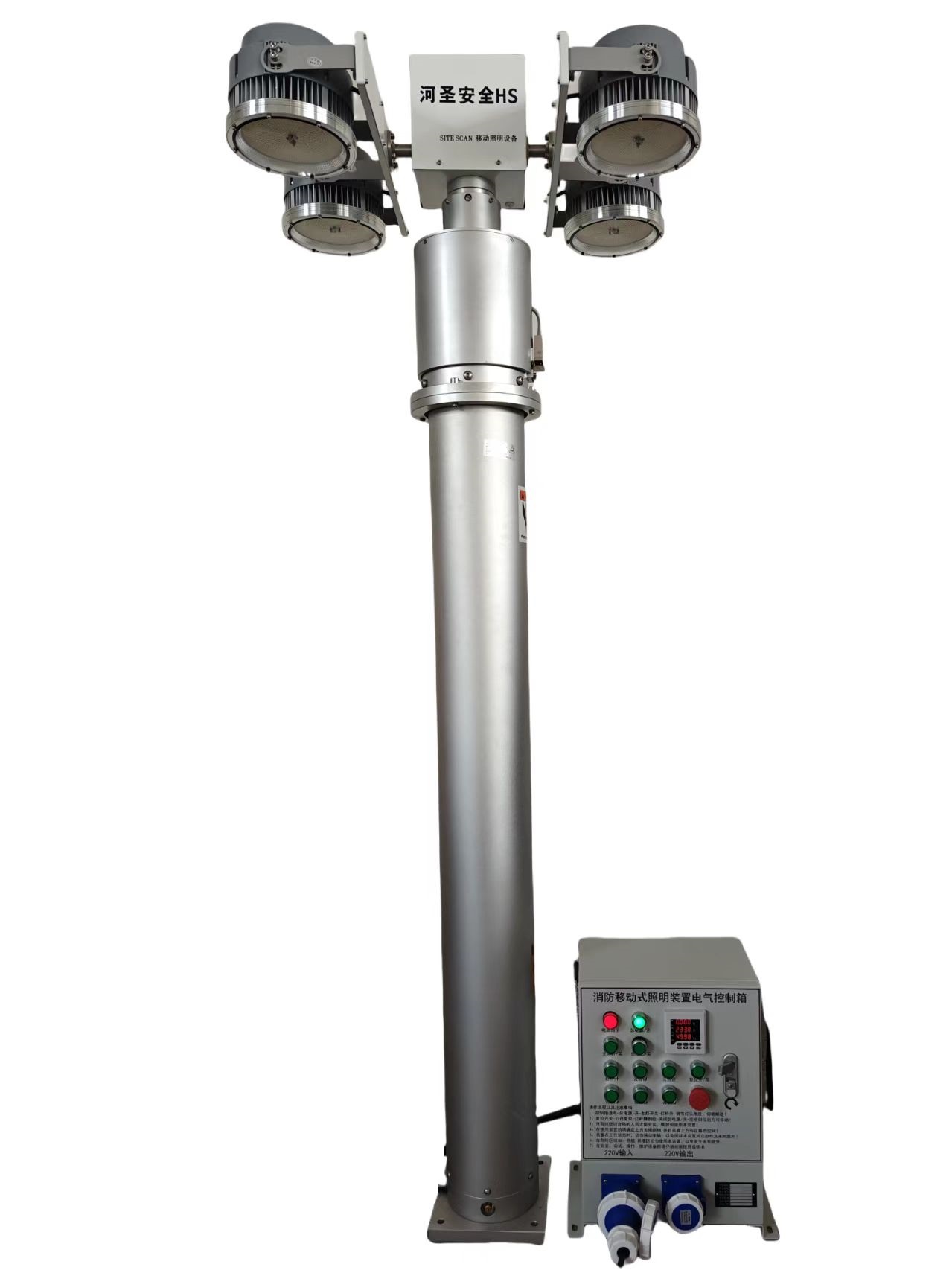

消防移动式照明装置 YZH4-5.5CA

一、产品概述：

由上海河圣安全设备有限公司生产制造的消防移动式照明装置是一种安装车辆后可随车移动的照明系统；专业为应急电源车、消防照明车、移动方舱设计，全自主研发的夜间应急照明装置，具有升、降、上下左右旋转的全方位照明功能，采用大功率LED灯光源，灯具光学专业设计，LED光源高亮度、节能、寿命长；即点即亮、启动无干扰；效率高、绿色无污染。

具有有线控制器和无线遥控控制、自动复位、操作使用方便、功率大、重量轻、体积小、亮度高、照射范围广、射程远等特点，可以快速启用提供高亮度照明。该产品能很好地为消防照明，工程抢险，抗灾应急，警务现场等各种应用提供应急照明。

升降桅杆在车顶开孔固定，升降桅杆提供了车底的安装盘及车顶的固定夹板，车底的安装盘一般安装固定于车底梁上。而车顶的固定则利用电动升降桅杆提供的两个平板，将车顶棚固定于夹板当中，保证升降桅杆升高后有足够的支承强度，将灯具连同云台举升至7.5米的高度，实现灯塔式的高空、大面积的强光照明。

二、照明指标：

产品名称：消防移动式照明装置（品牌：HS河圣安全）

产品型号：YZH4-5.5CA

供电电压：AC220V

照明功率：4*1000W LED灯

光 通 量：4*135455lm

总光通量：541820流明

光源类型：LED泛光

光源寿命：＞10000h

光效照度：50米处&70°角照度大于8LX (国家消防标准）

旋转角度：水平360度、仰俯360度

控制方式：50米无线遥控器、8米有线控制器、数显控制箱面板

智能控制：灯杆升起2米后旋转（防止误操作损坏）、灯头独立优先复位后灯杆下降。

附件配件：电气箱（AC220v或AC380v可选）、无线遥控器、 有线线控器。

指令控制：内置RS485控制系统，可配合消防车中控台代码指令控制整套设备动作。

地 址 码：01

波 特 率：2400

三、杆体指标

1)杆体节数：5节；内置线

2)最大外管尺寸：≤100mm

3)灯杆升高时总高度(从底面到顶部法兰安装面）：7.5m±10mm；

4)灯杆闭合时总高度(从底面到顶部法兰安装面）：2.0m±10mm；

5)垂直承载能力：50kg（安装支架等所有上装设备的重量）；

6)工作方式：气动气压-气泵（可选配）

四、接口指标

1、电气接口要求：

输入电源：AC220V/6米/护套线-3芯

有线控制：8米/护套线-4芯

灯杆出线：4米/到控制箱

2、机械接口要求：顶端法兰安装接口见图纸；外形尺寸及安装接口见图纸。
